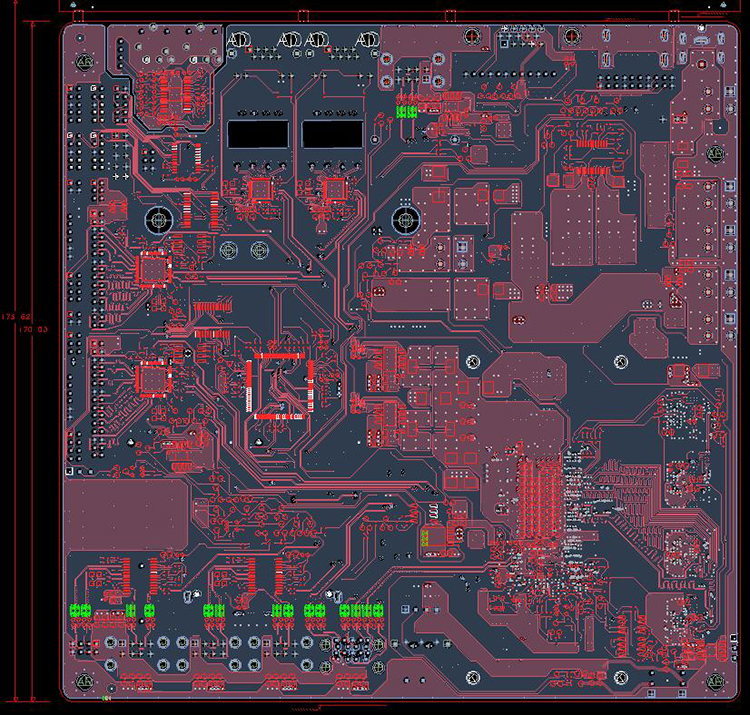

Intel酷睿ITXBi3TB 5010U工控主板
Intel酷睿ITXBi3TB 5010U
产品名称：工控主板
主板型号：ITXBi3TB 5010U
主板尺寸：170*170mm
板载CPU
板载8G内存
LVDS1+HDMI+VGA三屏显示
板载WIFI蓝牙
12*USB
基于第五代Intel酷睿Brodwell ™ U 处理器
产品具有高性能、接口丰富及工业级高可靠性，可广泛为自助终端和工业自动化应用
第五代Intel酷睿系列工业主板
BAX86-BroadwellMcp-ITXBi3TB 5010U
产品概述：
ITXBi3TB产品采用第五代Intel Brodwell U平台处理器Mini ITX工业主板，板载Intel酷睿I3 CPU 5010U双核四线程2.1G处理器; 板载8G内存，板载WIFI和蓝牙；HDMI+VGA+LVDS三屏显示模式，12*USB接口，4*COM RS232 2*COM RS485；由博奥智能科技研发的此款主板具有低功耗、高性能、接口丰富，集成度高等点，为自助终端一体机的客户解决了USB接口不够用，内部转接模块多，布线零乱；内部结构设计复杂等问题。
技术参数：
|
规格
|
|
描述
|
|
处理器系统
|
CPU
|
英特尔®Brodwell U系列酷睿CPU ,5010U双核四线程2.1G
|
|
CPU封装
|
板载
|
|
前端总线
|
DMI
|
|
Bioses
|
系统Bioses: SPI Bioses
|
|
内存
|
容量
|
8GB
|
|
类型
|
板贴4颗粒（8G)
|
|
视频
|
显示芯片
|
HD5500（支持4K高清）
|
|
HDMI
|
标准接口+排针
|
|
VGA
|
标准接口+排针
|
|
LVDS1
|
排针(预留)
|
|
LVDS2
|
排针
|
|
显示组合
|
VGA+HDMI+LVDS2支持三屏同步显示和异显
|
|
网络
|
控制器
|
网络1: RTL8111F千兆网卡
|
|
网络2: RTL8111F千兆网卡
|
|
音频
|
控制器
|
瑞昱HD ALC662音频解码(左右声道+麦克风)+功放输出（最大支持15W)
|
|
Super I/O
|
控制器
|
NTC6106 SIO
|
|
硬件监测
|
看门狗定时器
|
0-255秒,提供看门狗例程
|
|
温度侦测
|
支持CPU/主板温度侦测
|
|
输入/输出接口
|
USB 3.0
|
2 x USB 3.0 PORT
|
|
USB 2.0
|
10个,兼容USB2.0 / 1.1
|
|
串口
|
Com1-COM4 4个3线RS232 TX/RX/GND
|
|
COM5-COM6 2个RS485
|
|
GPIO
|
8位,提供例程,自由定义输入/输出,3.3V/5V@24mA电平
|
|
扩展总线
|
Mini-PCIe
|
1个半长/全长Mini-PCIe 1x插槽,支持PCIe和USB设备支持USB 3G/4G通讯模块
|
|
3G、4G SIM卡槽，靠板边（可弹式）
|
|
存储
|
SATA
|
标准SATA接口，SATA HDD电源座子
|
|
7+15PIN笔记本SATA接口
|
2.5寸机械硬盘和2.5寸固态硬盘，配有硬盘支架
|
|
M-SATA
|
1个全长m-SATA scoket（预留半长卡位）
|
|
电源
|
电源类型
|
DC9-30V输入,4PIN+DC电源接口
|
|
输出12V（2路5A/10A) ,24V（2路5A/10A) 5V(2路2A)(电源受控，开机后才有电，关机后没电）
|
|
LED状态灯
|
LED
|
HDD LED
|
|
POWER LED
|
|
复位
|
|
开关机按键
|
|
板载电源输入指示灯
|
|
其他
|
WIFI+BT
|
板载BL-M7632MA1支持2G/5G WIFI+BT模块
|
|
FAN
|
3PIN CPU FAN + SYS FAN
|
|
CMOS电池
|
座子形式
|
|
工作环境
|
工作温度
|
-20°C ~ 60°C
|
|
存储温度
|
-40°C ~ 80°C
|
|
工作湿度
|
0% ~ 90%相对湿度,无凝露
|
|
存储湿度
|
0% ~ 90%相对湿度,无凝露
|
|
尺寸
|
170 x 170mm
|
应用领域：
主要应用于控制设备，仪器仪表，医疗设备，数字白板，多媒体教学，POS机，排队机，数字标牌，游戏机，人机界面，终端一体机，监控，安防存储，车载电脑，迷你电脑，云终端等设备
