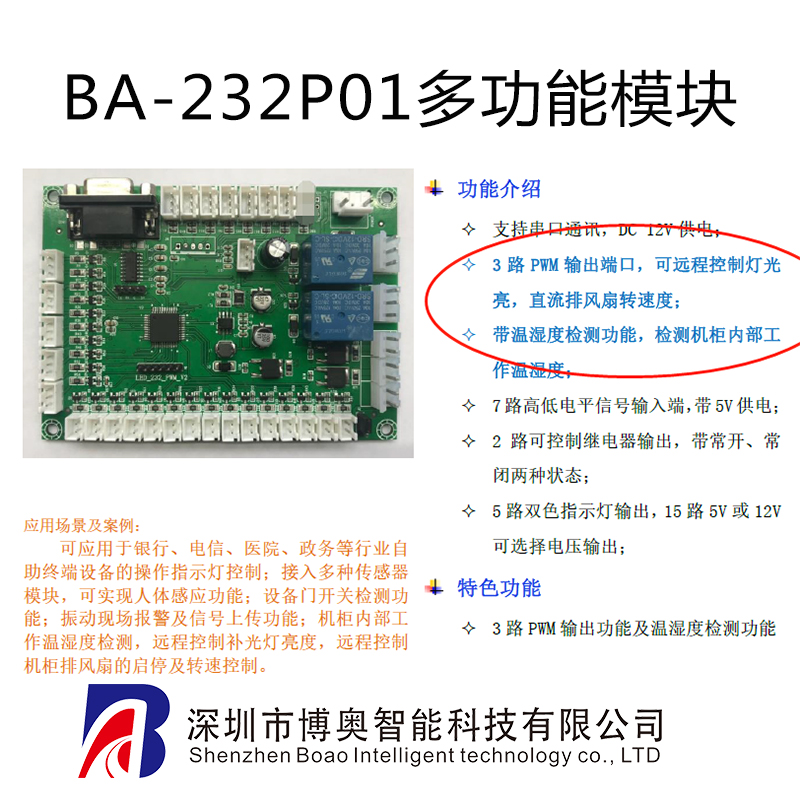

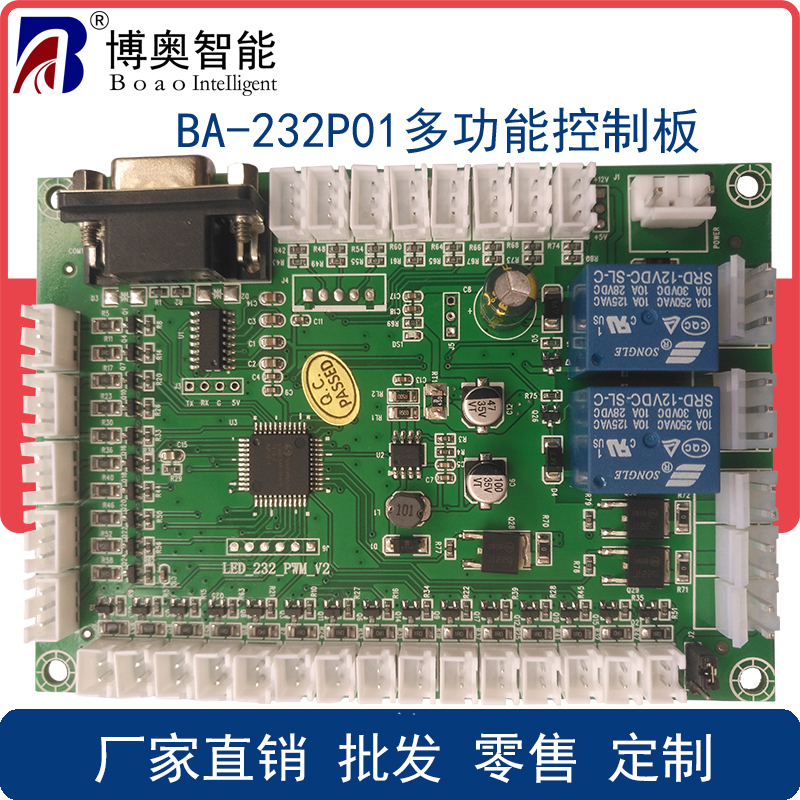

一、概述
该产品是专为自助终端设备配套开发的一款多功能控制模块，可应用此模块实现各模块操作指示灯的提示控制、接收开关量的输入上传、继电器常开、常闭输出、PWM输出功能以及温湿度检测功能；
二、技术规格
1. 通讯接口及协议：
l 串口232通讯，标准DB9母座接口
2. 接口及参数：
l
15路5V或12V可控制输出，可接入操作提示灯条；
l
5路共阴极5V输出，可控制双色指示灯条，区分正常、异常状态；
l
3路12VPWM输出端口，可外接补光灯，且可在后调随意调节补光亮度；或接入机柜排风扇，可在后台任意调节转速；
l
2路继电器常开、常闭端口,可外控制各模块电源，实现模块的断电复位功能；
l
7路高低开平输入接入端，可外接门禁传感器、红外对射、反射、振动报警器等传感器模块，实现信号上传功能；并带5V或12V电源接口，可为外接模块提供电源。
l 1路温湿度检测功能；
4. 电源、电压
l 控制器电源输入为DC 12V，具体功率需视输出接口所接负载，最大不超过5A；
5、控制器工作条件：
l
工作温度：-10℃～+70℃
l
存储温度：-20℃～+85℃
l 湿度：5%～90%，无结露；
三、特殊功能应用案例说明
1）PWM及温湿度应用
l
自助拍照设备可利用此功能，在后台调节设备的补光灯亮度，可远程实现对设备补光亮度的任意调节。
l 自助设备可利用与温湿度检测功能，实现对机柜内部的排风扇实现智能控制，当机柜内部温度达到设定值时，对机柜风扇实现启动以及转速度的控制。

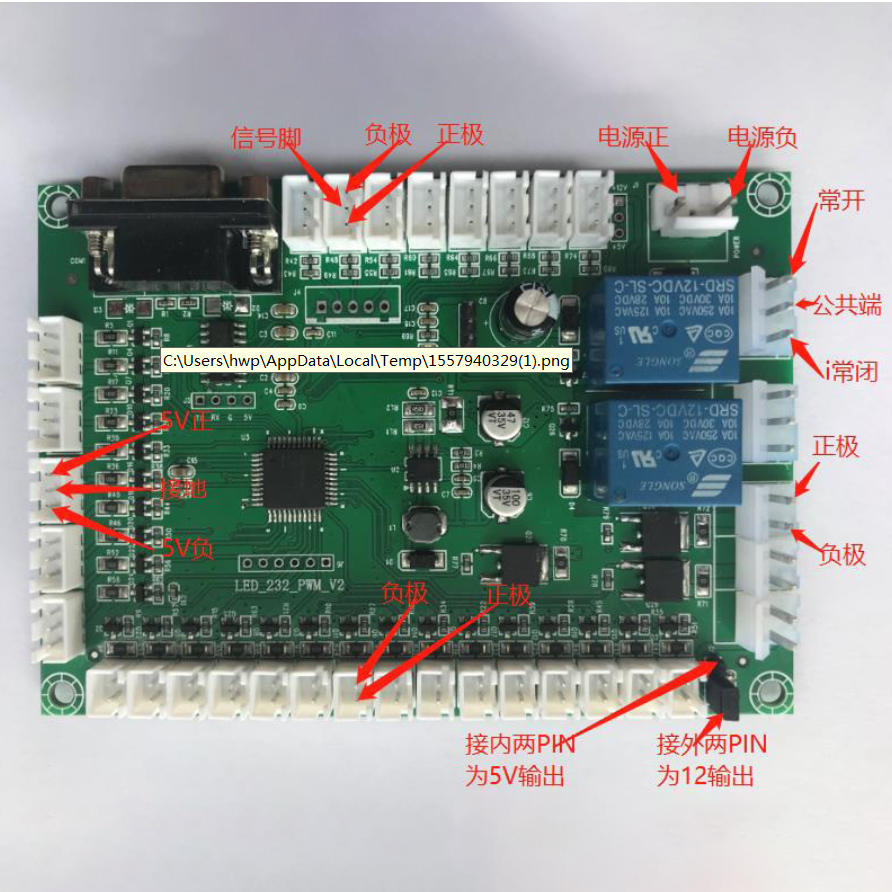

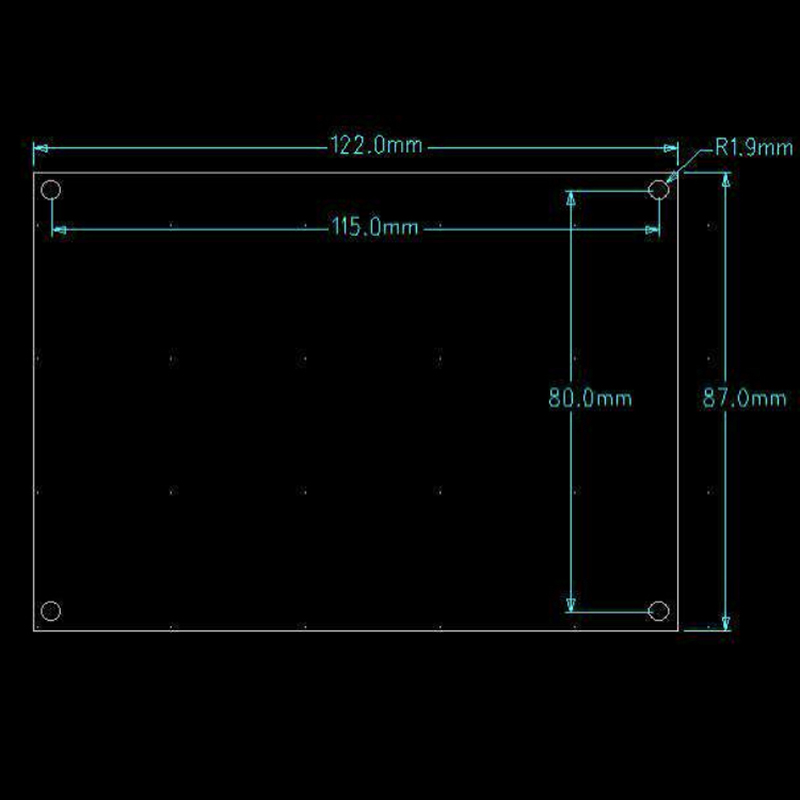

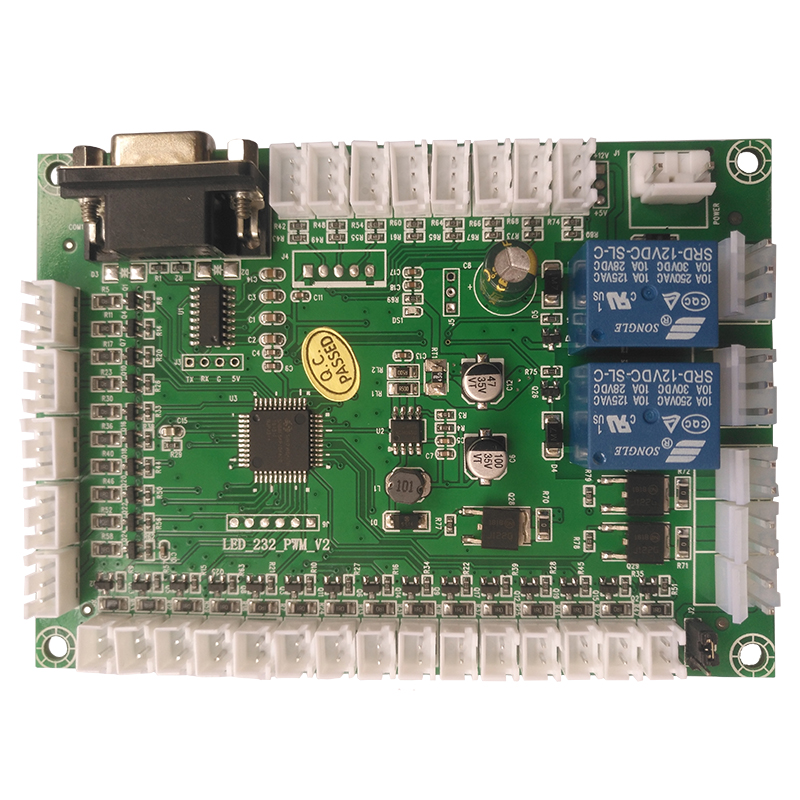

四、控制器接口图示
五、接口脚位定义
